超聲波液位計有許多的發源地,北京、福建、浙江等地,其中浙江超聲波液位計發展的相對比較后面,在超聲波液位計這個行業中算得上的是后起之秀。其實國內很多的超聲波液位計的技術都來自于北京超聲波液位計,那么為什么浙江超聲波液位計能夠后來者居之呢?這完全是借助了互聯網這一優勢,借助互聯網的東風,浙江超聲波液位計在眾多吸引而來的技術人員上發展出來。不局限于原來超聲波液位計的缺點,即使浙江超聲波液位計的原理還是原來的一個,但是在細節上都慢慢的優化了出來。
超聲波液位計可采用二線制、三線制或四線制技術,二線制為:供電與信號輸出共用;三線制為:供電回路和信號輸出回路獨立,當采用直流24v供電時,可使用一根3芯電纜線,供電負端和信號輸出負端共用一根芯線;四線制為:當采用交流220v供電時,或者當采用直流24v供電,要求供電回路與信號輸出回路完全隔離時,應使用一根4芯電纜線。直流或交流供電,具有4~20mADC,高低位開關量輸出。
超聲波物位計工作原理是由超聲波換能器(探頭)發出高頻脈沖聲波遇到被測物位(物料)表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比.聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示:S=C×T/2.
探頭部分發射出超聲波,然后被液面反射,探頭部分再接收,探頭到液(物)面的距離和超聲波經過的時間成比例:
hb = CT2 即
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式:環境聲速= 331.5 + 0.6×溫度
超聲波液位計工作時,高頻脈沖聲波由換能器(探頭)發出,遇被測物體(水面)表面被反射,折回的反射回波被同一換能器(探頭)接收,轉換成電信號。脈沖發送和接收之間的時間(聲波的運動時間)與換能器到物體表面的距離成正比,聲波傳輸?shù)木嚯xS與聲速C和傳輸時間T之間的關系可以用公式表示:S= CⅩT/2
安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后,超聲波變送器就無法測量液位了,所以在確定超聲波液位計的量程時,必須留出50公分的余量,安裝時,變送器探頭必須高出最高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。
在實際使用中,因為安裝時考慮不周,液位計被水淹沒,致使液位計完全損壞。
價格低,體積小,重量輕,可用于食品,化工,半導體等行業對液體和散裝固體非接解式物位測量,可用于遠程物位監控和泵的控制。
機械安裝時應注意:安裝應垂直于測是物表面,避免用于測量泡沫性質物體,避免安裝于距測量物體表面距離小于盲區距離(盲區:每臺產品會有一個標準,隨產品得知),應考慮束避開阻擋物質不與灌口和容器壁相遇,檢測大塊固體物應調整探頭方位,減少測量誤差。

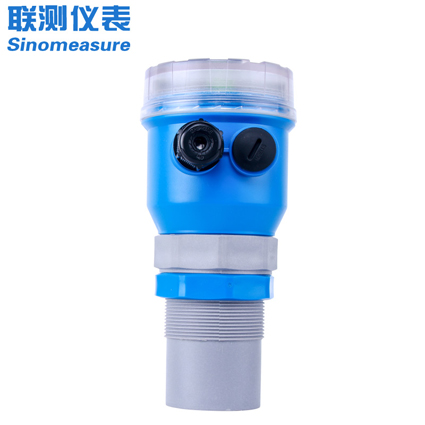

但是在實際的使用當中浙江超聲波液位計已經在某些方面客服了超聲波液位計固有的缺點,例如安裝方式有著比較多的方式了,盲區更小,目前杭州聯測他們生產有一款最小盲區的是可以做到0.2m這一個要求,已經和E+H的相媲美的,但是聯測超聲波液位計的價格還是比較實在的,也是自己取得的專利。其實在浙江超聲波液位計中也是有著很多優秀廠家了,在這小編也就說了聯測這一家,有興趣的小伙伴,可以了解下。
